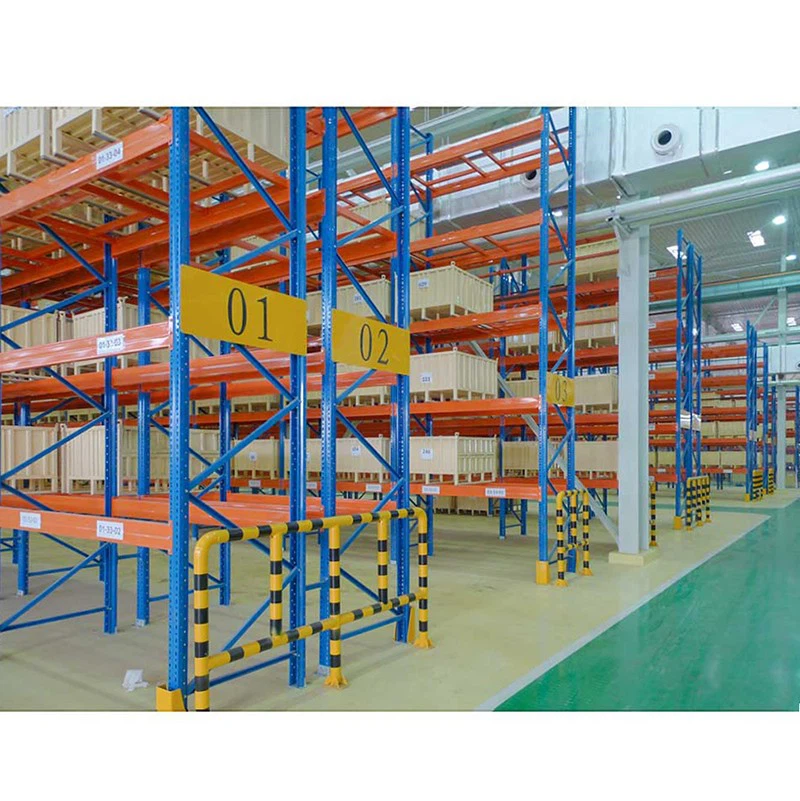

Giá đỡ pallet có thể điều chỉnh là loại giá đỡ lưu trữ được sử dụng rộng rãi và hiệu quả nhất. Nó được sử dụng cho sản phẩm đơn vị pallet. Khi được trang bị hỗ trợ pallet, nó có thể phù hợp với kích thước pallet khác nhau. Với chiều cao chùm có thể điều chỉnh dễ dàng, nó phù hợp với chiều cao đơn vị pallet khác nhau. Trung bình, tải trên mỗi mức dao động từ 500 đến 4000kgs. Chiều cao giá có thể cao tới 12 mét mỗi mảnh.
Để thiết kế hệ thống giá đỡ, chúng tôi sẽ chú ý đến thông tin sau:
L: Độ dài rõ ràng giữa hai lần lên liền kề
L1: Khoảng cách từ cạnh đơn vị pallet đến thẳng đứng
L2: Khoảng cách giữa hai pallet
L3: Khoảng cách từ cạnh đơn vị pallet đến thẳng đứng
LP: chiều dài đơn vị pallet
HP: chiều cao đơn vị pallet
H: Chiều cao giá đỡ
H1: Cấp độ đầu tiên từ trên xuống
H2: Khoảng cách giữa hai mức chùm liền kề
H3: Cấp độ chùm trên cùng xuống sàn, sẽ bị ảnh hưởng bởi chiều cao của Forklift Reach
H4: Chiều cao tổng thể bao gồm tải đơn vị pallet hàng đầu
H5: Chiều cao rõ ràng trên mức chùm sáng trên cùng
HC: Chiều cao rõ ràng giữa đơn vị pallet đến dưới đáy
Z1: giá pallet khoảng cách nhô ra
Z2: Giá đỡ pallet khoảng cách nhô ra
D: Độ sâu giá đỡ
DP: Độ sâu pallet
So với giá pallet lối đi rất hẹp, giá đỡ pallet lối đi rộng cần có chiều rộng lối đi rõ ràng hơn, thông thường trên 3200 mm. Chiều rộng lối đi thực tế phụ thuộc vào chi tiết xe nâng và pallet của bạn. Vui lòng xác nhận chi tiết này với nhà cung cấp xe nâng của bạn.
Để đáp ứng yêu cầu tải và kích thước khác nhau, chúng tôi có phần thẳng đứng và chùm tia khác nhau để lựa chọn. Chẳng hạn như thẳng đứng với kích thước 80*60 mm, 90*60 mm, 90*68 mm, 100*68 mm, 120*95 mm, 120*135 mm, chùm với kích thước 80*50 mm, 100*50 mm, 120*50 mm
Bảng tải chùm:
| Kích thước chùm (mm) | Độ dài nhịp chùm (mm) | |||
| 2300 | 2500 | 2700 | 3600 | |
| tải mỗi chùm chùm (kg) | ||||
| 80*50*1.5 | 1428 | 1209 | 1036 | 583 |
| 90*50*1.5 | 1909 | 1616 | 1386 | 779 |
| 100*50*1.5 | 2397 | 2028 | 1739 | 978 |
| 110*50*1.5 | 2994 | 2534 | 2173 | 1222 |
| 120*50*1.5 | 3671 | 3107 | 2664 | 1499 |
| 130*50*1.5 | 4287 | 3629 | 3111 | 1750 |
| 140*50*1.5 | 3831 | 2155 | ||
| 160*50*1.5 | 2920 | |||
Chi phí thấp và lưu trữ linh hoạt và đón khách làm cho giá được sử dụng rộng rãi nhất trong từ. Nó phù hợp cho các mục đích và tình huống lưu trữ khác nhau.
Từ trên cùng bên trái sang đầu bên phải: Đối với lưu trữ ván ép, cho trung tâm logistic, cho cả bộ phận lưu trữ hoạt động thủ công và pallet,
Từ dưới cùng bên trái đến dưới cùng bên phải: Giá đỡ hợp chất với kệ dưới cùng, lớp hoàn thiện mạ kẽm để lưu trữ ngoài trời, để lưu trữ sản phẩm cuộn.
